【スマホの知識】ディスプレイについて
ディスプレイの種類
現状スマホやPCに使用されるディスプレイは大きく分けて２種類のディスプレイが存在します。
『有機ELディスプレイ』と『液晶ディスプレイ』です。
ではまず有機ELディスプレイから簡単に紹介します。
♠ 有機ELディスプレイ （Organic Electro Luminescence Display）OELD
メリット
- 画面自体が発光する
- 色のコントラスト（濃淡）がはっきりする。
- 消費電力が少ない
- 視野角が広い
- バックライトがいらない為、薄く軽くなる。
- 応答速度が速い
デメリット
- 長時間同じ画面を表示すると画面に残像が残ってしまう。 『焼きつき』
- 製造コストが高い
※Always-on-display はこの『焼き付き』を防ぐ為に、少しずつ移動している
有機ELディスプレイの種類
AMOLED
正式名称は『Active Matrics Organic Light Emitting Diode』。アクティブマトリクス式有機ELという意味です。有機ELディスプレイと言えば、大体この方式だと思います。
- にじみが少ない
- 応答性が良い
- 太陽光下での視認性が悪い

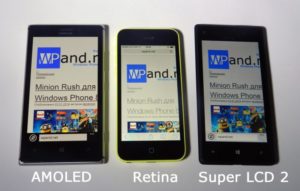

一番左が有機ELディスプレイ。 右２つは液晶ディスプレイです。

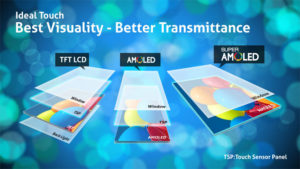

Super AMOLED
- AMOLEDの進化版
- 太陽光下での視認性UP
フレキシブルディスプレイ
有機ELの1つ。
ガラス基板の代わりにプラスチック基板の上に液晶を形成しディスプレイを曲げたりすることが可能になりました。
次に液晶ディスプレイの紹介です。
単語や性質を調べていくと、なかなかややこしいですｗｗ。
皆さん IPS液晶 とか VA液晶 とか IGZO液晶とか
なんでも液晶という単語を使うので、非常にややこしかったですｗｗ。
簡単に言いますと
【TFT液晶 ＝ 液晶パネルの種類 + 半導体デバイス技術】 という考え方でいいと思います。
「IPS」 も「 VA」 も「IGZO」 も TFT液晶の１つです。
上記の事も頭にいれながら、下記液晶ディスプレイについて読んでみてください。
♠液晶ディスプレイ（Liquid Crystal Display）通称 LCD
メリット
- バックライトがあるので、明るい環境下でも見やすい
- 製造コストが安い
デメリット
- 視野角が有機ELより狭い
- 種類によって、色の表現差が大きい
TFT液晶 〖thin film transistor〗 薄膜トランジスター
現在主流の液晶。薄膜トランジスタを使った液晶ディスプレイの表示方式であるTFT液晶は、アクティブマトリクス駆動方式の、薄膜状に加工されたトランジスタを用いるタイプのもの。
IPS方式
TFTの液晶パネルの１つ。iPhone、iPad（初代〜第4世代）が採用しているのがIPSです。
- 視野角が広い
- 色調変化が少ない
- 応答速度が低め
VA方式
TFTの液晶パネルの１つ。
- 視野角 色調変化は IPSに劣る
- 応答速度が速い
TN方式
TFTの液晶パネルの１つ。 ローコスト中華スマホ、ノートPCに多い
- 製造コストが安い
- 応答速度が速い
- 視野角が狭い
- 色調変化が大きい
それぞれの視野角の違いです。 IPSが一番綺麗に映ってます
TFTを構成する半導体デバイス技術
IGZO
IGZOは「インジウム(In)、ガリウム(Ga)、亜鉛(Zn)から構成される酸化物(O)」の頭文字を取ったもの。
採用機種は増えてきており、最近ではiPad Airが採用しています。
- 高精細化
- 省電力化
- タッチパネルの高感度化
a-Si （アモルファスシリコン）
TFT液晶の技術の１つ。透明なガラス板の上にシリコン膜のTFT素子を形成している。
少し前までの主流技術
IGZO と a-Si の違い
LTPS (低温ポリシリコン)
TFT液晶の技術の１つ。a-Siの進化版と考えればOKです。
IGZOより生産性が良い。
今の高画質スマホは、ほとんどLTPSを採用していると思います。
※IGZOの性能は LTPSとa-siの中間くらいです。 a-Si>IGZO>LTPS
SLCD
Super LCD。直訳するとスーパー液晶ディスプレイ。 ソニーとジャパンディスプレイが推しているVA方式のTFT液晶。Xperia ZはSLCDを使用しているようです。
- 低消費電力
- 視野角が広い
- 発光色が自然
SLCDと有機ELディスプレイを比較した写真
Quantum Dots(量子ドット)
Kindle Fire HDXで採用された最先端の液晶技術。IPSのTFT液晶ですが、有機ELに似た特性を持ち、色の再現度が高く、電力効率にも優れるのが特徴。

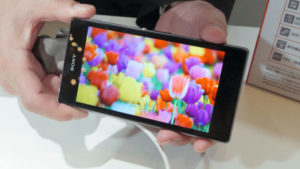

トリルミナスディスプレイ for mobile
最近のXperiaシリーズに搭載されているディスプレイ技術。TFT液晶でIPSやVAが使われています。Xperia Z UltraがIPS方式、Xperia Z1はVA方式を採用。「for mobile」では広色域を再現可能なディスプレイとしてこの名称を使っており、本来のトリルミナスディスプレイとは異なるようです。
Retinaディスプレイ
AppleがiPhone 4で初めて採用した高精細ディスプレイの名称。液晶としてはIPS方式のTFTでRetinaだから特別な液晶ということはない模様。
